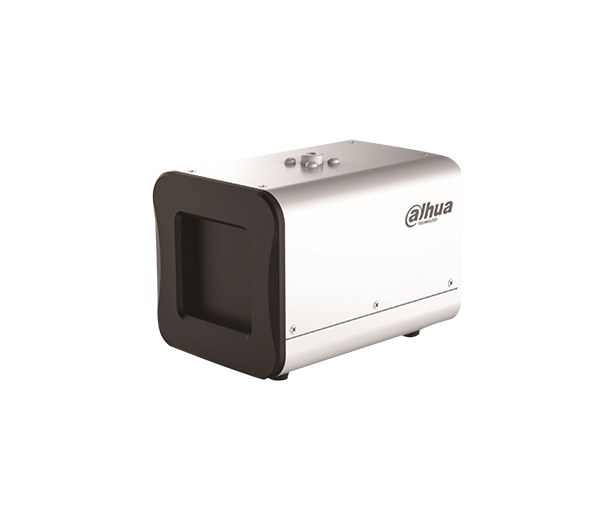

DH-TPC-HBB

品名:黑體


產品介紹
  • 熱成像人體測溫系統以黑體作為測溫的基準溫度源。黑體安裝在攝影機的視野裡,攝影機對黑體進行溫度測量,並以此為基準即時進行測溫校正,以達到人體測溫±3°C的高準確度。
  • 搭配熱成像人體測溫攝影機使用。
測溫原理
  • 熱成像攝像機是依據物體輻射的能量來測量溫度的設備。根據輻射理論,任何物體只要不處於絕對零度(-273.15°C),那麼在其他任意溫度下都存在熱輻射。處於熱平衡狀態的黑體在半球方向的單色輻射出射度是波長和溫度的函數。在一定的波長下,黑體的單色輻射出射度是溫度的單值函數,可以經由某一波長下的單色輻射出射度的測量來得出黑體的溫度。這就是輻射測溫學的理論基礎,黑體輻射的普朗克輻射定律。測溫時,將熱成像攝影機對準被測物體,熱成像攝影機的探測器接收到被測物體所輻射的能量,經信號處理電路轉換為相應的電信號或進一步經由顯示器直接顯示出被測物體的溫度值。
安裝要求
  • 攝影機熱成像鏡頭正對黑體輻射面
  • 攝影機安裝要高於黑體,俯視角度最佳
  • 黑體要位於熱成像畫面的角落位置



  • 熱成像測溫系統以黑體作為測溫的基準溫度源。黑體安裝在攝影機的視野裡,攝影機對黑體進行溫度測量,並以此為基準即時進行測溫校正,以達到測溫±0.3°C的高準確度。
  • 搭配熱成像測溫攝影機使用。

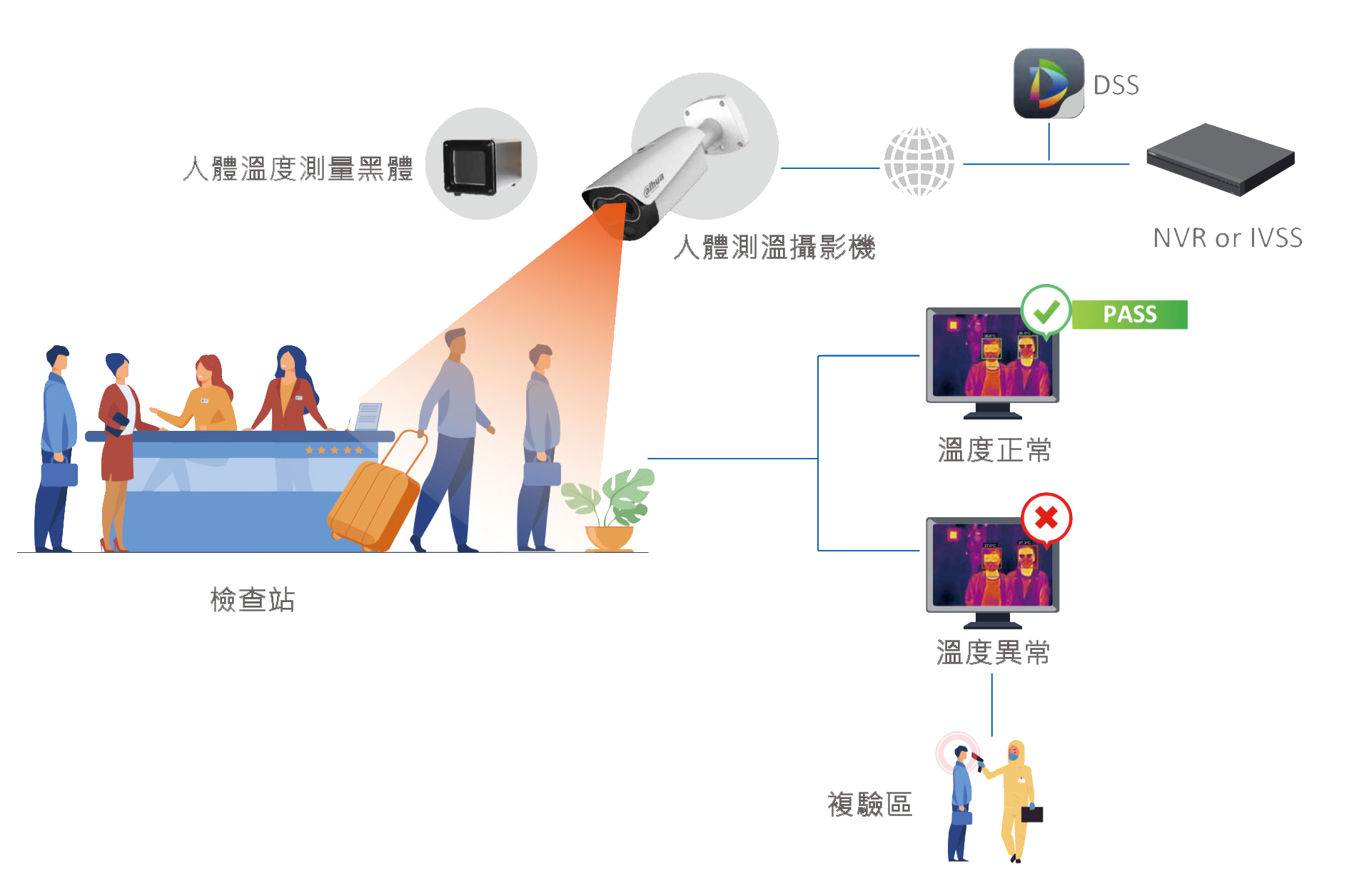

  • 熱成像攝影機與黑體搭配使用,可提供非接觸式解決方案,以進行連續、非接觸式和非侵入式溫度監控。

規格
預設校準溫度 35℃
範圍 環境溫度:+5℃~50℃
有效輻射面 70mm×70mm
溫度分辨率 0.1℃
溫度準確度 ±0.2℃
溫度穩定性 ±(0.1〜0.2)℃/ 30min
有效發射率 0.97(±0.01)
電源供應 AC100V~240V 50/60Hz 0.5A
重量 2.35公斤
尺寸 125mm×125mm×184mm
工作溫度/濕度 0℃~40℃ / ≤80%RH
儲存溫度/濕度 -10℃~50℃ / ≤80%RH
